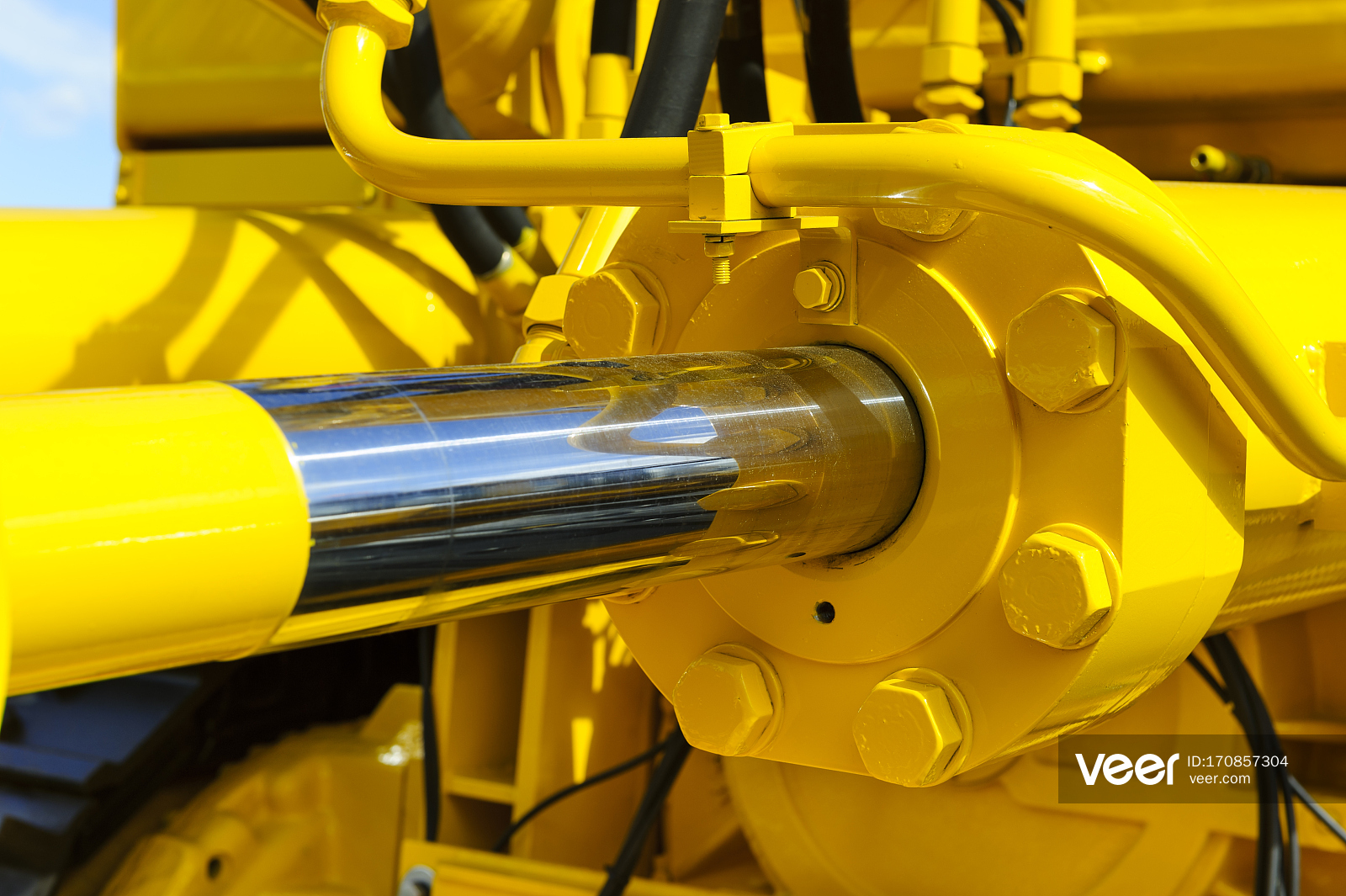

液壓油缸的結構主要如下:

1.缸筒:

缸筒是液壓缸的主要部件，它與缸蓋、活塞等部件形成一個封閉的腔體，推動活塞運動。

2.氣缸蓋:

氣缸蓋安裝在液壓缸的兩端，與缸筒形成一個緊密的油腔。

3.活塞桿:

油缸工作時，活塞桿受到推力、拉力或彎矩等。而且活塞桿經常在導向套內滑動，所以要求其表面粗糙度、直線度和圓度要合適。

4.活塞:

活塞是將液壓能轉化為機械能的主要元件，其有效工作面積直接影響液壓缸的作用力和運動速度。

5.導套:

導向套引導并支撐活塞桿。導套設有密封裝置，保證缸筒與桿腔密封，外側設有防塵圈，防止雜質、灰塵和濕氣帶入密封裝置，破壞密封。

6.緩沖設備:

當活塞和活塞桿在液壓的驅動下運動時，它們有很大的動量。當它們進入端蓋和氣缸底部時，會引起機械碰撞，產生很大的沖擊壓力和噪音。

緩沖裝置用于避免這種碰撞。其工作原理是將缸筒低壓室內的油液(全部或部分)節流，將動能轉化為熱能，熱能由循環的油液帶出液壓缸。
